1型通風天窗（開敞式啟閉式）

一、通風氣樓介紹

（一）通風氣樓概述：通風氣樓是由壓型彩鋼板、FRP采光板及鋼結構骨架等附件組合而成的大型集通風、排氣、排煙、采光的綜合設備，已廣泛應用到電力、冶金、化工、電子、造船等行業的建筑面。

（二）通風氣樓特點：

       1.氣樓由主骨架、次骨架組合而成，方便運輸及安裝；

2.主骨架、次骨架均在工廠內焊接而成，牢固性和穩定性好；

3.主骨架與氣樓喉口基礎型鋼焊接而成，與屋面形成一個整體；

4.側面維護板用彩鋼壓型板，泛水包邊板用彩鋼板折彎而成；

5.擋雨板選用優質的FRP采光板，集采光、排煙功能為一體；

6.設導流板，防止飄雨、飄雪；

       7.氣樓內置天溝，有組織的排水至屋面，不產生噪音。

二、通風氣樓特性

       1.總體布局合理，弧線流暢，進排氣口面積準確協調，能迅速增大排氣壓力，有效組織進排氣流，通風性能好、效率高；

       2.結構安全可靠，設計符合相關技術規范，具有抗風、抗雪、抗震穩定架構；

       3.引進新材料、新工藝，標準間選用國際螺栓，構架構件選用優質型鋼，圍護板、擋雨板選用國標彩鋼型材和采光型材，造型新穎美觀，具有采光、通風、散熱等多種功能；

       4.散水擋雨導向設計準確到位，擋雨嚴密，有效鋼制空調倒流，杜絕飄雨飄雪現象；各道檐溝及排雨裝置采用國際先進的耐候密封，具有可靠的防雨雪滲透功能；

       5.閥板啟閉采用特制機電一體化電動開窗機驅動（可手動和電動操作），鋼管傳動，運轉平穩，操作靈活安全；

       6.產品制造工藝先進，施工安裝便捷，防銹（鍍鋅）處理得當，減少維護，延長使用壽命，檢驗按標準控制；

       7.天窗可以自然采光，節約 能源，改善環境。

三、通風氣樓性能指標

       1.最大承受風載荷：1.0kPa

       2.最大雪載荷：0.8kN/㎡

       3.局部阻力數：≦1.7

       4.適應環境溫度：-40℃-80℃

       5.適應相對濕度：40%-80%

       6.天窗能承受的最大風速:36m/s

       7.天窗電機參數：

       電源380V   頻率50Hz

       電機功率0.55kW

       電機轉速1400r/min

四、適用范圍：
        本圖集適用于工業與民用建筑，如電力、鋼鐵、冶金、化工、造船、機械等工業廠房及大型超市、商場、車站、碼頭等公共建筑；供建筑設計選用及施工安裝使用。不適用于有嚴重腐蝕性介質的建筑。

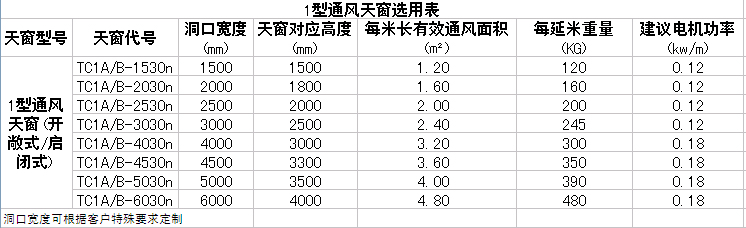

五、天窗選用表：

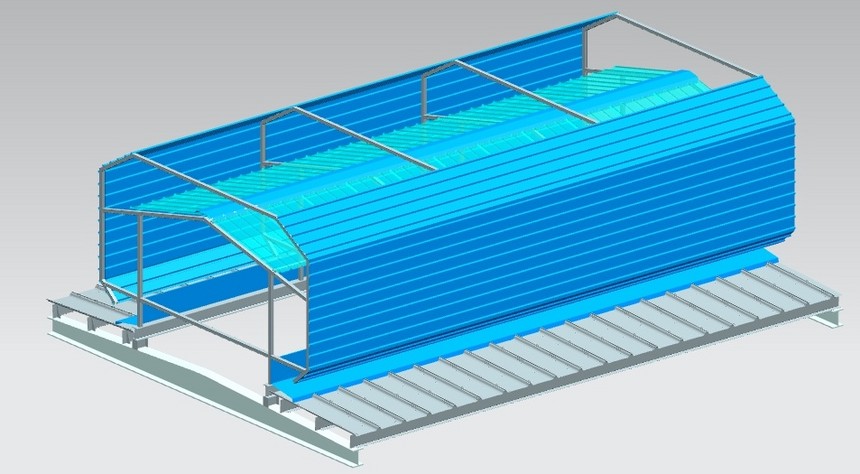

六、1型通風天窗結構示意圖：
